写在前面的话:


       如果你认为这是一篇毫无营养、满嘴跑火车的广告文那就大错特了。从我个人的角度来讲首先是解决问题而不是一味的推销产品。包括每一个客户在电话或者QQ咨询相关问题的时候我一直是坚持这个原则,把问题解决在考虑是否选择TamronOS的产品这是关键。在解决问题的过程中能够融入TamronOS的任何一款产品当然是最好不过的结果。反之则需要反思产品存在那些不足,如何改进,每一次解决问题的过程中都是对TamronOS这个团队和我们产品的考验及升华。


 关于酒店IPTV方案:

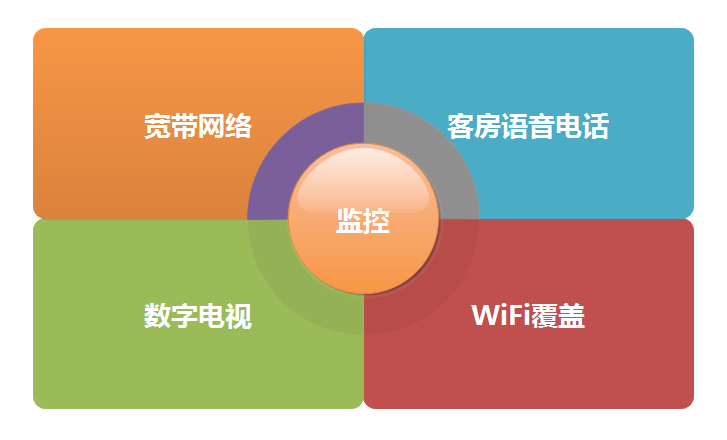

        在开始讲解关于IPTV的任何事情之前,我们先来了解酒店网络的几大基本需求。





        过去酒店在部署这五大系统的时候往往部署多种线路,例如宽带网线、电话线、同轴射频线等,甚至一些较早期的酒店还在使用早期模拟监控系统部署同轴监控电缆。这种方式往往存在投资高,部署繁杂,多系统不能对接,线缆老化维护量大等缺点(大多数电缆都是铜缆长期使用后不可避免的出现接头氧化,阻抗增大等问题)。更为严重的是存在短路引起火灾等安全隐患(这个不是危言耸听,虽然网线或者同轴基本没有引起火灾的可能性,但电话线就有所不同,电话在振铃时的电压是非常高的)。实际上现在很多城市的消防规定已经不允许酒店在施工时对弱电系统使用电缆铺设方案。


 基于FTTH网络的酒店一揽子解决方案:

        FTTH(Fiber To The Home 光纤入户)是目前最为先进的也是所有宽带运营商所采用的常规部署方案,早期因为OLT和光猫(ONU)的价格比较高,这种网络架构并没有在相对小型化的酒店环境得到发展。随着这些设备价格的下调,FTTH网络所表现出的优异性能、超低维护量被越来越多的应用于小型网络架构中。

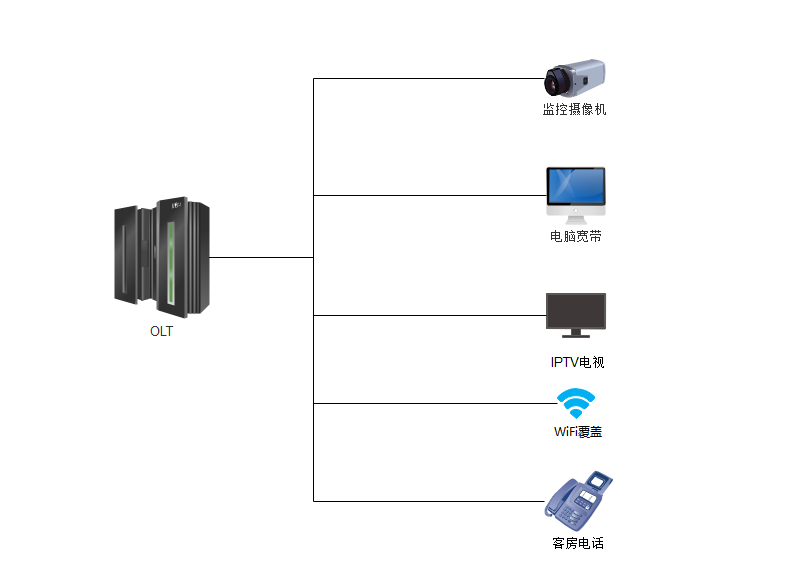

        在上图中我们可以了解到,基于FTTH网络我们完全可以通过光纤来部署监控系统、宽带网络、IPTV电视系统、WiFi覆盖、客房语音电话,并实现多套系统的综合管控。每个客房只需要部署一条皮纤即可完成所有核心业务的部署。

FTTH酒店方案优势:



类目传统电缆覆盖FTTH光网酒店覆盖
布线至少需要铺设网线、同轴电缆、电话线等,铺设复杂成本高。仅需铺设室内皮线光缆,线路更少价格低廉
层级设备需要大量的交换机、分频器、电话交换机只需要分光器
维护量电缆老化、使用时间长阻抗变高,经常需要更换接头或者线缆不存在老化问题和阻抗问题,基本不需要对线路进行维护
管理网络、监控、语音、电视都需要独立管理操作繁琐,排查故障困难一台OLT搞定所有传输层业务,配置简单易于管理,可以集中管控
电视系统传统同轴电缆覆盖,只能是标清、图像质量差、经常有干扰、不能投放广告和点播内容HDMI高清输出、配合酒店桌面可在电视端实现退房 清扫 预定 购物等多种功能,内置直播点播系统,除了高清直播外还提供实时更新的大量点播内容,具备丰富的广告投放机制,支持多种广告模式,提升酒店档次,客户体验好。
电话语音系统需要购买多台程控电话交换机,调试配置非常麻烦需要单独铺设线路和专人管理维修,电话线路还容易因短路引起火灾。基于FTTH的数字电话系统,系统传输全部光纤,不需要额外配置电话交换机,不需铺设电话线路,传输线路全部光信号不存在火灾隐患,画质清晰甚至可以配置语音平台。
监控系统传统模拟摄像机需要同轴监控电缆,即使使用网络摄像机也很难集成到酒店现有的网线网络中通过多口小型ONU(多口光猫)可配置多台网络摄像机,不需要额外铺设线路、可无缝对接到IPTV系统中,顾客可通过电视即可查看酒店指定的监控画面
wifi覆盖

单独配置无线AP,经常出现各种问题

通过光猫或者面板AP即可同一管理,可选用TamronOS路由系统自带无线AC控制器,WiFi更快更稳定
宽带网络传统网线结构,交换机堆交换机,网速慢,网头容易氧化
全光网络不存在网线的信号衰减问题,配置vlan后更可避免DHCP风暴,以及局域网中客户信息安全,基本不需要后期维护

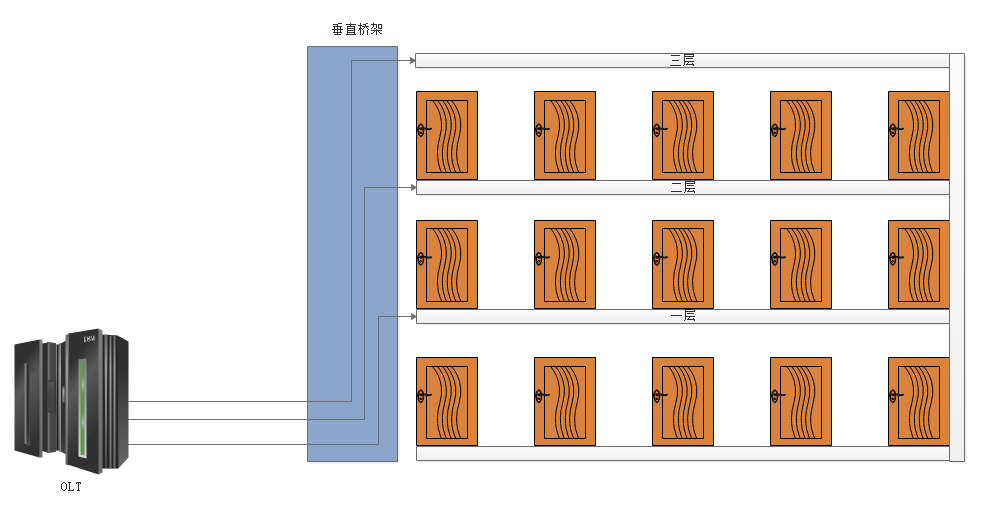

 OLT网络部署架构:

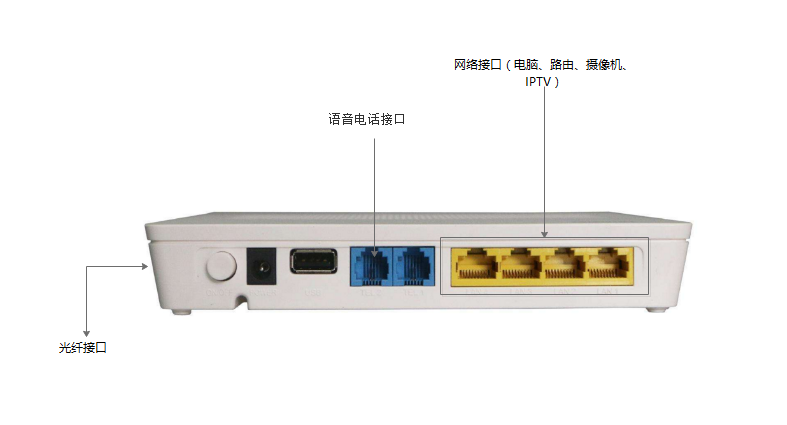

        通过分光器对不同楼层的房间进行皮纤光缆覆盖,每个房间内仅需一条进线接入ONU(光猫)。即可完成房间内的,语音电话宽带网络、IPTV等设置的全面覆盖。


本案所涉酒店原状况:

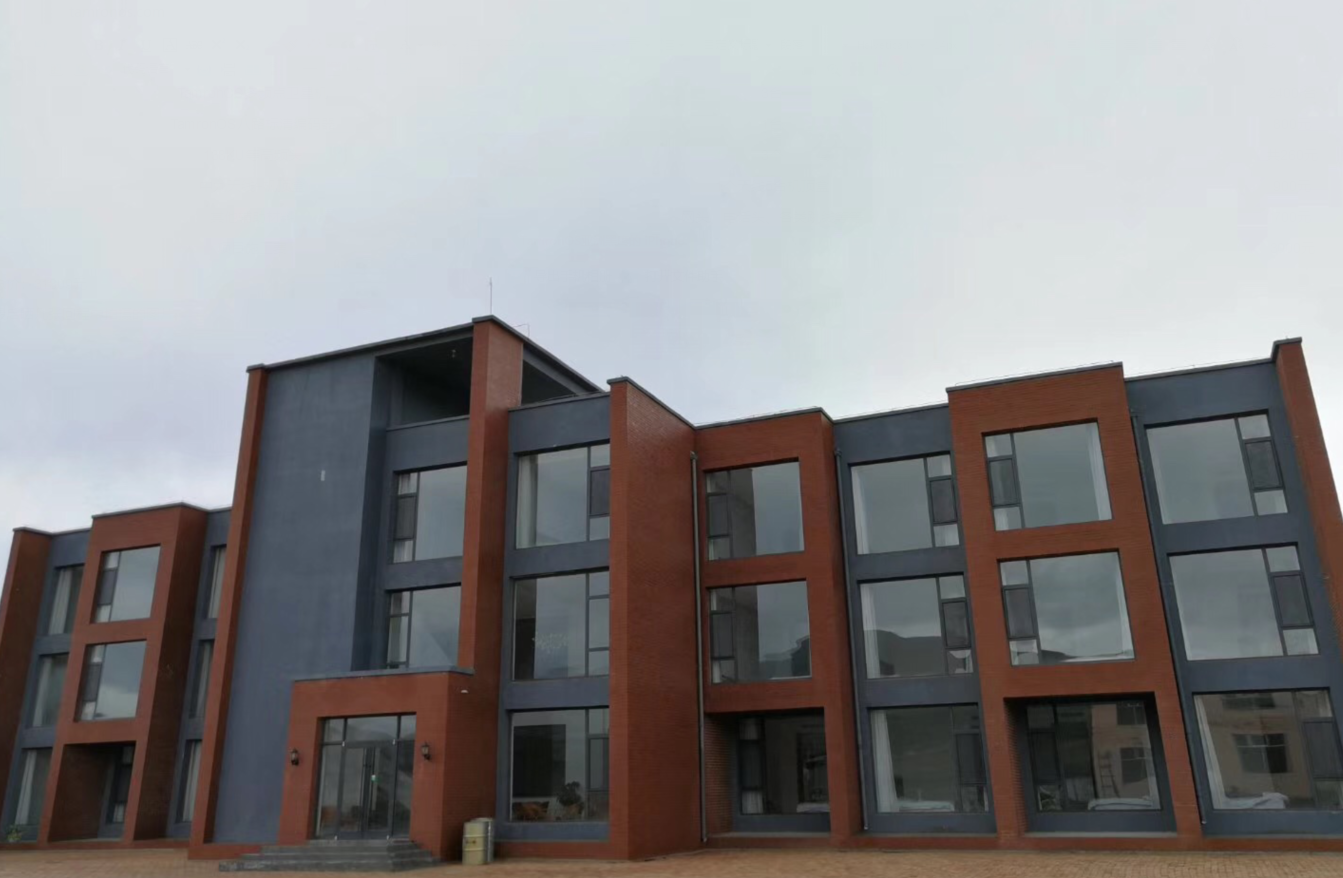

        本项目涉及的酒店位于河北丰宁满族自治州(坝上草原),三层混合型建筑,共计48个客房(不含大厅、餐厅、活动室)。酒店类型为休闲旅游一体型的民宿性质。内部装修也偏向于草原风格。酒店原采用的卫星电视方案,用1.5M的天线接收中星6B的免费频道有效频道数在45个左右(除去部分外语频道、信号不好丢失的频道等),采用AV转射频的方案分发到各个房间。房间内42-60英寸不等的液晶电视。客房内也无独立有线上网口,整个酒店的三层上网全部依赖每层一个TP-LINK小路由实现。由于最初设计时没有考虑到客房电话的问题,所以客人找前台基本靠喊,或者频繁上下楼,包括询问wifi密码等。电视由于采用同轴电缆射频方案,年代久远线路老化,70%的频道出现扫描线干扰,可正常观看的频道没有多少。同时三个小路由犹豫性能问题,连接wifi和上网速度基本可以用“惨目忍睹”来形容。根据酒店的特殊情况我公司制订了如下解决方案并负责安装施工。


改造方案:


        电视系统:选用卫星+网络源的方式,由于当地只有联通宽带且没有开通IPTV业务(还是传统的电话线ADSL2线路)顾无法采集运营商IPTV节目源,考虑到店主已经安装了2个1.5M的卫星天线,决定废物利用,采用TamronOS多频点卫星机分别接收中星6B、亚5、亚7的免费频道,对天线进行改造更换双本振4输出高频头,更换一锅多星支架,一个天线解决三颗卫星的接收。新增一个中九天线+5个中九面定位机顶盒配合8路标清编码器输出CCTV1、3、5、6、8。共通过卫星输出71套节目,其中包含5套高清(凤凰卫视等)。

        网络系统:经测试,店主原有的三条ADSL2线路,上行8M,下行48M未对连接数和共享进行限制,顾采用TamronOS搏虎路由系统对线路进行负载均衡和带宽叠加。考虑到酒店环境极少有人大量下载和P2P,对于上行带宽较小的情况下我们进行了上行压制。并对P2P请求进行了封锁,保证了大多数手机应用和网页的流畅性。同时对每IP也进行了限速,节省出一条线路来获取网络直播源。

        电话系统:考虑到酒店的客房数量较少,以及原有弱电每个房间只有一根1.6CM埋管。不再考虑IP电话和全光方案,而是选用传统电话交换机的方案,这样成本更低。通过部署复合网线的方式将电话线与网络线路进行隔离,避免电动振铃瞬时脉冲电压干扰网络的情况。

        布线及网络架构:由于酒店设计为中间楼梯所有分布房间的格局,同时在二层有一个5平方的弱电间,所以将机房设立在酒店二层,考虑到最远点距离机房或者交换机的位置都在100米以内,也不需要考虑铺设光缆和光纤收发器。因此全部采用无氧铜符合网线(8芯网线+4芯电话线带屏蔽)。整个施工过程中,将原有同轴电缆全部抽离(抽离过程中发现很多同轴电缆的外皮已经脆化和破损,干扰的问题找到了)重新用复合网线带入到每个房间内。通过二合一面板分别输出1电话口和2网线口(每个网线口4P)。其中一个网线口直接连接客房的电视机顶盒(选用华为6108V9),另外一个预览给需要网线上网的顾客。客房无线则通过机顶盒的内置WIFI模块解决。主交换选用了一台H3C5024P 24+4全千兆交换机,同时每个楼层选用的是华为S2026P 24百兆+2千兆交换机。全部Vlan隔离避免客房内设备冲突、误操作导致内网风暴等问题。

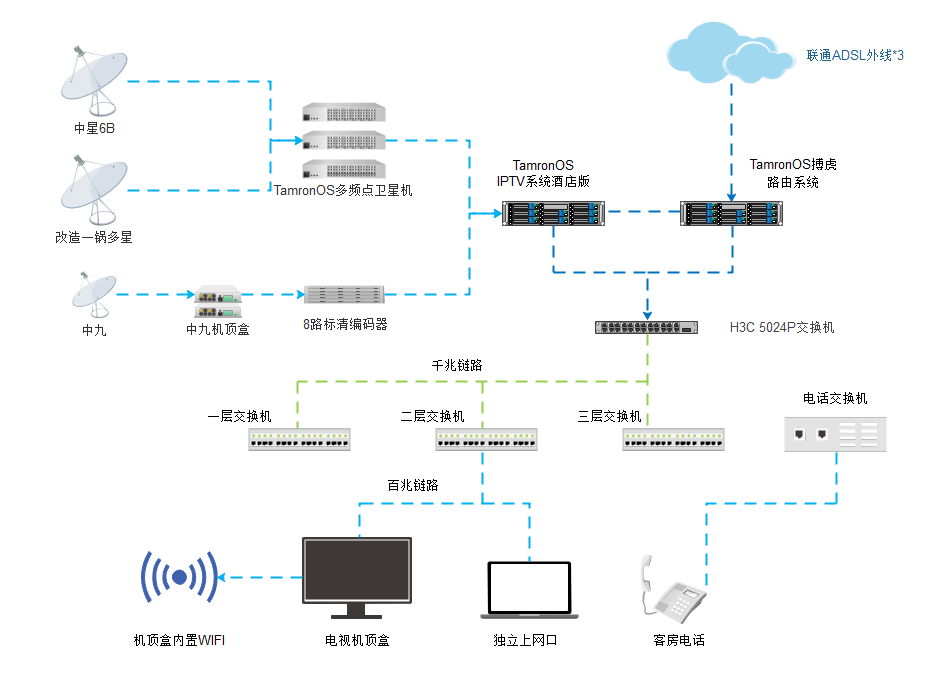

方案原理图:




方案优势:


        本方案在施工之前店主朴实的笑容中蹦出两个字“省钱”。是的要求就是能废物利用的就废物利用,省钱是根本,但在省钱的同时还能达到一个好的效果。通过不是IPTV系统解决了原来电视不清晰频道数量少的问题,同时内置了酒店云桌面,在草原上很多娱乐项目是需要提前预约的(比如骑马、越野四驱摩托、以及四驱车等都因为设备有限需要预约),那么通过TamronOS酒店云桌面的客房服务功能就可以提前预约这些娱乐项目,如果要去户外烧烤等活动还可以通过桌面的商城模块提前购买好烧烤的用品等等。采用了本地点播方案(网络带宽不够所以只能本地)但已经内置了3000多部高清影片,结束一天的户外活动后,在房间内就这草原的清爽凉风,在星空下欣赏一部大片也是一种不错的选择。同时电视频道数量众多,一些正在追得剧集和赛事也不容错过(支持时移、回看)。重新优化布线和路由策略的调整使得原本局促的带宽变得更加富裕,通过机顶盒内置的wifi功能,每个房间都可以使用自己的私密wifi,信号不再时断时续,顾客拍摄的草原风景照片也可以快速的发到微信朋友圈和各大社交平台跟朋友们一起分享美景和喜悦。独立上网口让一些没有wifi网卡的设备也可以轻松上网,通过优化的网络结构即使视频会议也完全没有压力,旅行之余不耽误工作。使用较少的成本部署客房电话系统,客人的小问题不用喊破喉咙也不用奔走于上下楼。同时通过系统自带的轮播频道功能,店主还可以将一些景点视频和店内活动的视频制作成轮播频道提供给广大住客观看,原有的三个小路由被我们转移到了酒店大厅、餐厅和活动中心,作为wifi热点使用,做到真正的废物利用。整个施工耗时3天(考虑到不影响酒店营业情况下),施工完毕运营一周后我们的蒙古族店主在憨厚的笑容中给了我们四个字的评价“非常满意”。


方案所需设备和材料:


设备明细数量报价
TamronOS酒店一体机HIG-50U1台3999元
TamronOS搏虎路由系统一体机(1037U)1台1200元
华为6108V9机顶盒+2.4G遥控器50台(含大厅1台,餐厅1台)110元/台
H3C5024P交换机1台500元
华为S2026交换机3台360元
64门电话交换机1台1400元
无氧铜复合网线5箱380元/箱
多功能复合面板
50个22元/个
客房普通电话机55台35元/台
TamronOS多频点卫星机3台2400/台
TamronOS八路标清编码器
1台800元
138KU等高频头3个共260元
中九天线+机顶盒1个天线5台机顶盒900元
其他辅助材料网头、电话头、各类跳线等等700元
项目施工费3人3天的工作量3000元

总价:31309元

最后晒几张回程中拍摄的图片







本方案涉及酒店原情况:

        酒店位于浙江省杭州市某星级酒店,共计5层198个房间(不含三个多功能会议室、大厅、两个餐厅、一个健身房)。酒店建成三年,原采用电信酒店联盟方案解决电视和客房上网问题,客房电话系统是酒店单独部署的IPPBX语音系统无需改动。此次改动主要是考虑到酒店联盟按房间按年收费成本较高且无法对接酒店PMS系统,没有广告发布系统等业务。酒店客房内原本已经铺设了FTTH光纤到户,每个客房都有一台光猫、一个Android机顶盒。合同到期后光猫、机顶盒以及线路的产权归属酒店。顾本方案在设计之初就有限考虑将这些现有设备利用上。因为原酒店联盟已经完成酒店楼内的所有FTTH布线以及分光器的安装,所以不需要重新布线,仅需要针对机房和客户端进行改动即可。

改造方案:

        网络系统改造:考虑到原有线路使用时间并不长,经过光衰检测一切正常,所以直接在机房添加一台华为5680T来代替电信酒店联盟原有的PON上联线路,配置一块8口Gpon业务板+双口万兆上行板即完全满足酒店网络等各方面的需求。酒店原有一条100M电信专线+10条电信FTTH100M线路,经过检测百兆专线上下行共享无连接数限制、无共享限制、10条FTTH线路中6条线路上行20M下行100M,公网IP不限连接数。剩余4条上行8M下行100M限制连接数为3000,城域网IP,全部开通了IPTV业务。将线路通过TamronOS高性能流控系统进行汇聚叠加后按照线路特性进行应用分流,百兆专线用于443类请求,5条公网IP的AD线路叠加后大多数http应用,单独1条AD公网IP线路跑游戏和DNS解析。3条内网IP的AD线路叠加后跑P2P应用(对p2p连接数进行压制),将原有电信光猫(双口猫内置wifi热点功能)改为桥接模式,直接通过主路由下发DHCP服务,客户端直接自动获取IP,OLT策略改为QNQ模式,完全杜绝内网冲突等原因可能导致的网络瘫痪问题。双口光猫的千兆口通过房间内弱电箱直接连接到有线上网口模块,为住客提供千兆有线网络接入。百兆口连接机顶盒,为机顶盒提供网络信号。房间内提供双wifi,光猫自带的wifi以及机顶盒内置的私密wifi功能,住客可自由选择连接到哪一个热点。

        电视系统改造:10条AD线路也是双口光猫,电视口独立,经过测试每条线路可采集12个直播频道(不限制组播带宽,但限制组播并发数为12,所以12个频道高清、标清任意采集)。电信IPTV业务提供了107套节目,其中高清频道22套,剩余为标清频道。通过一台华为S2026交换机扩展IPTV服务器(选用TamronOS IPTV系统酒店一体机HIG-200U并扩展内存到32G)输入口后,将电信的107套节目全部输出。并单独增加时移回看功能(1小时时移+72小时回看,服务器单独配置SSD时移缓存盘和2个4T的回看数据盘)。按照酒店要求不能采用互联网点播(主要是互联网点播会占用大量带宽),顾采用本地点播+TamronOS主动式视频缓存系统。解决直播和点播需求。电信酒店联盟提供的机顶盒为华为6108V9E,直接刷新TamronOS专用酒店固件即可无需额外在购置机顶盒。该酒店PMS系统采用金企鹅酒店PMS,同时酒店会涉及外宾入住情况,TamronOS酒店云桌面可完美对接金企鹅PMS系统,并提供五国语言支持(中文简体、中文繁体、英文、日文、韩文)。同时还可提供诸如客房服务、酒店商城以及丰富的广告系统等一系列扩展功能满足酒店的个性化入住需求。

        供电系统改造:考虑到光猫断电重启的速度较慢,同时设备耗电并不高(约为0.3W/小时),所以将光猫供电改为常有电模式(即住客离开后光猫不断电),同时部分客房采用无屏电视(激光投影机),之前酒店工作人员反应,很多客户离店前可能开着投影如果直接断电对散热有影响可能引起投影烧坏的现象,经过测试发现该投影机具备无信号自动关机保护功能,因此将投影也接入常有电线路,住客离店后机顶盒断电,投影判断无信号3分钟后自动休眠,10分钟后自动关机。完美解决了离店断电可能导致投影烧坏的问题。

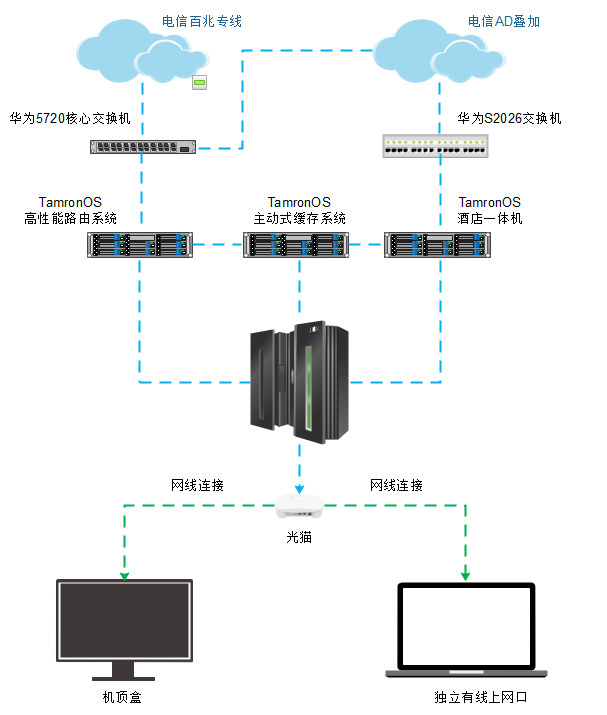

方案原理图:



本方案所用设备列表和报价:

设备名称数量报价
TamronOS酒店一体机HIG-200U1台7999元
TamronOS主动式视频缓存服务器1台(20T存储容量,含一年点播更新服务费)7500元
直播时移、回看磁盘+内存扩展128G固态+4T*2机械+8G*2内存扩展2000元
华为5680T1台6500元
华为S2026交换机1台260元
华为5720核心交换机1台3000元
TamronOS高性能路由系统(万兆版)1台2200元
40U标准机柜(900MM深度)1台1200元
其他材料跳线、网线、万兆电缆等1400元
施工费2人1天工期(含车旅费)2000元

合计:32259元

方案优势:

        本方案最大优势为解决了该酒店的钢性需求,通过酒店云桌面,可以完美对接到酒店PMS系统,个性化显示欢迎词以及对接酒店的客房服务。同时满足了酒店接待国外顾客多语言的需求。在费用方面,要比原酒店联盟按年按房间数量付费节省下一大笔费用。原酒店联盟按照每房间每年350元的费用付费。198个客房每年要支付给电信69300元一条百兆专线1600一个月一年要19200元,合计每年支付给电信88500元,额外多增加房间需要在单独支付费用(比如给健身房、餐厅等场所增加wifi覆盖和电视则要支付更多费用)。改造后一条电信百兆专线每月1600元,10条AD线路的价格为每年500元/条,合计只需要24200元,只有不到原来1/4的价格。每年为酒店节省64300元。同时通过机顶盒内置的私密wifi功能扩展了客房内的wifi覆盖面积。酒店云桌面提供了丰富的广告接口,酒店管理团队可以通过诸如机顶盒启动动画广告、桌面幻灯片广告、直播滚动字幕广告、直播换台图片广告、点播影前广告等对酒店自营业务进行全覆盖的宣传。酒店客房服务模块完美对接到金企鹅PMS后可实现一键快速退房、客房清扫、账单查询、预定早餐等多种客制化功能。酒店商城模块支持微信支付宝对接,酒店专属纪念品、礼品以及当地特色产品都可以直接在酒店商场购买支付。相较于原来酒店联盟只有直播,TamronOS系统丰富的点播内容也极大的吸引了客户入住率。通过系统内置的轮播频道还可以将一些酒店宣传片以及周边景点宣传片制作成轮播频道供顾客观看。关于我们功能模块,可以让顾客通过图片视频的方式更快的了解酒店的文化风采和酒店提供的特色服务等内容。TamronOS IPTV系统的部署瞬间增强了顾客的入住体验,提升了入住率,同时也降低了酒店的运营成本。
